精準監控,從這開始:一步步教你使用鐵芯接地監測裝置!
點擊次數:47 更新時間:2025-11-07
鐵芯接地監測裝置
是電力系統中用于實時監測變壓器鐵芯接地電流的關鍵設備,其核心功能是通過高精度傳感器和智能算法,及時發現鐵芯多點接地、絕緣受潮或受損等故障,保障變壓器及電網的安全運行。

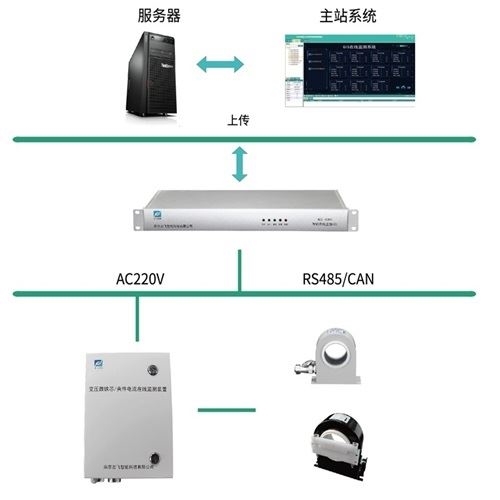

該裝置主要由穿心式電流互感器、信號采集與處理電路、通信模塊及顯示報警單元構成。穿心式互感器直接套在鐵芯接地引下線上,無需斷開接地線,通過電磁感應將大電流轉換為小信號,供后續電路處理。信號采集電路包含高精度模擬電路和數字信號處理器(DSP),負責信號放大、濾波及數字轉換,確保測量精度達±1%或更高。通信模塊支持RS485、CAN、GSM/GPRS等多種接口,可實現遠程數據傳輸和實時監控。
鐵芯接地監測裝置
的操作步驟:
1、開機與自檢:
按下裝置電源開關,啟動裝置。
觀察裝置自檢過程,確認顯示屏、指示燈等正常工作。
2、參數設置:
時間設置:通過裝置菜單或按鍵設置當前日期和時間,確保數據記錄的準確性。
報警閾值設置:根據變壓器規格和運行要求,設置鐵芯接地電流的報警閾值(通常不超過0.1A)。
通信參數設置(如需遠程監控):配置通信接口(如RS485、RS232、以太網等)的參數,確保與后臺監控系統正常通信。
3、實時監測與數據查看:
裝置啟動后,自動開始實時監測鐵芯接地電流,并在顯示屏上顯示當前電流值、波形(部分裝置支持)等信息。
通過裝置菜單或按鍵查看歷史數據、報警記錄等。
4、報警處理:
當鐵芯接地電流超過報警閾值時,裝置發出聲光報警信號,并通過通信接口向后臺監控系統發送報警信息。
立即檢查變壓器鐵芯接地情況,確認是否存在多點接地故障。如確認故障,需及時停機處理。
5、數據存儲與導出:
裝置內置存儲器可存儲歷史數據,支持通過USB接口或通信接口將數據導出至電腦或其他存儲設備。
定期導出數據,進行備份和分析,為變壓器狀態評估提供依據。
